生產設備 Production Equipment

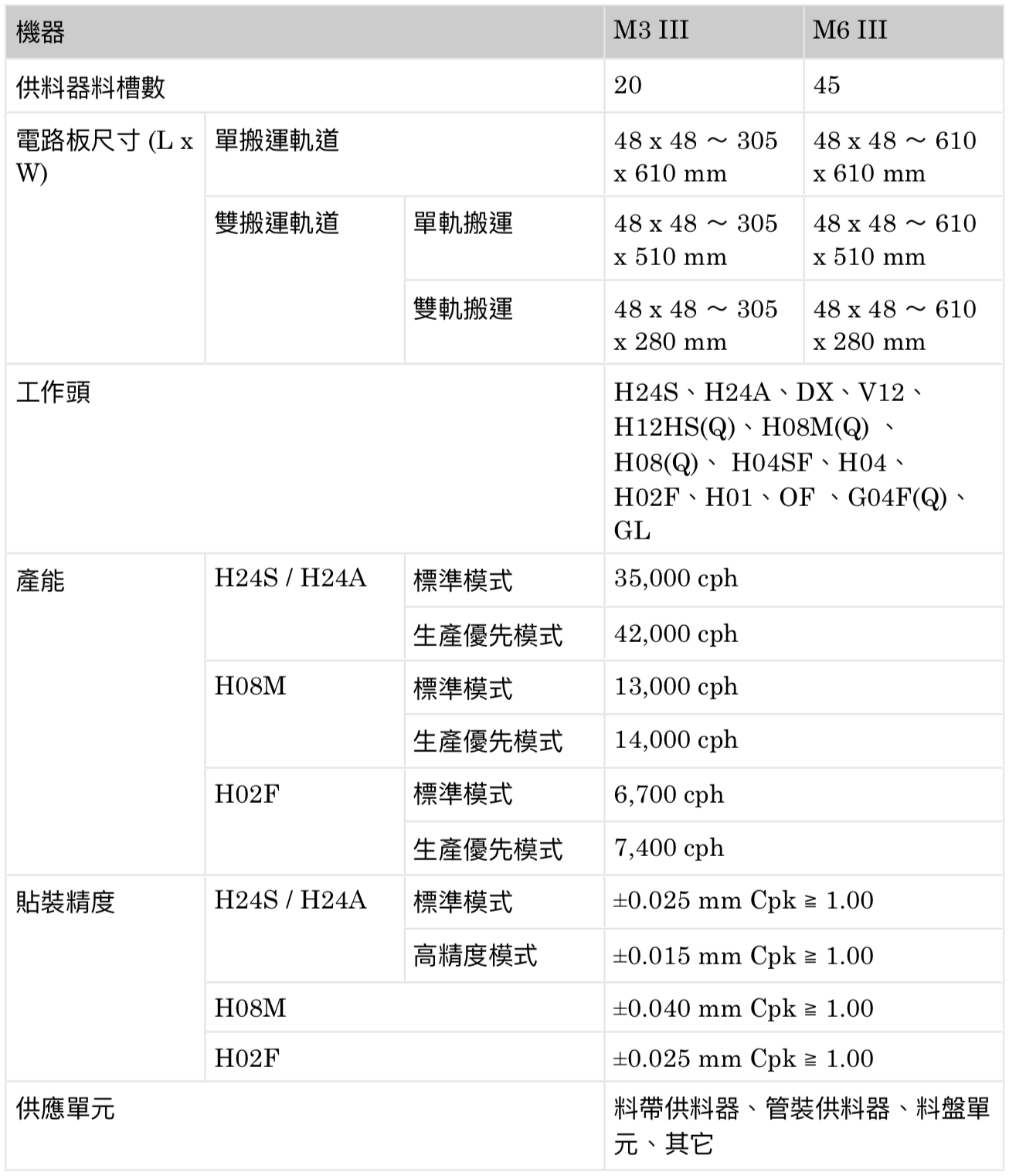

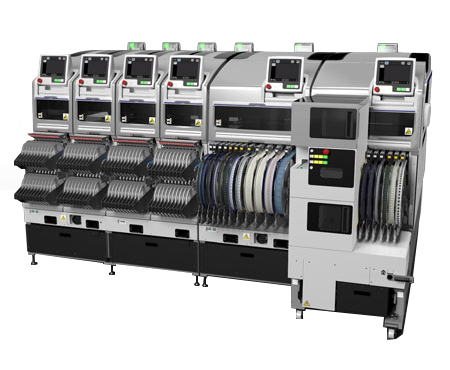

FUJI - 貼片機 NXT III

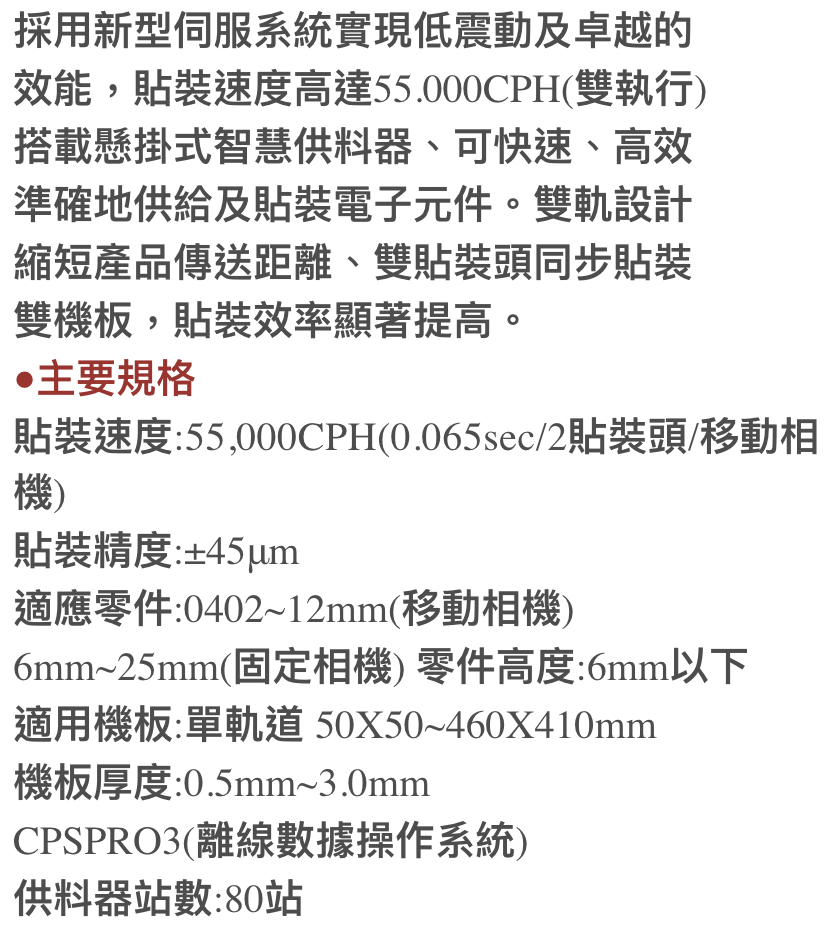

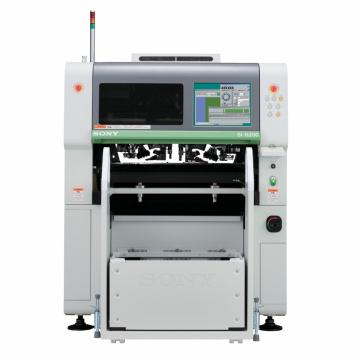

SONY-貼片機
SI-G200 MK3

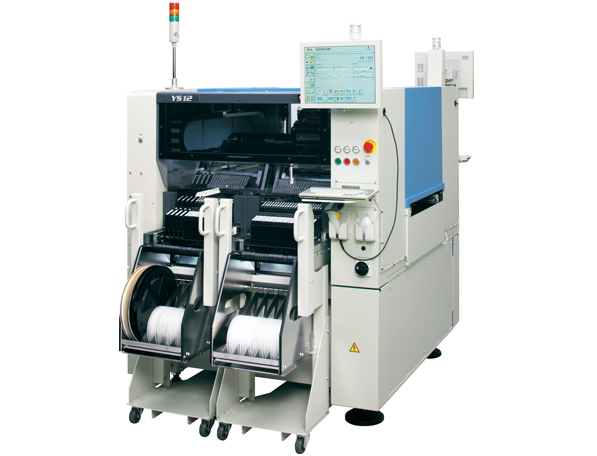

YAMAHA 貼片機 - YS12
項目/Item | YS12 |
---|---|
設備尺寸(長*寬*高)/ External dimension |
L 1,1254mm * W 1,440 mm * H 1,445 mm |
設備重量 / Weight | 1,250 kg |
可著裝的零件大小範圍 / Applicable components |
0402(01005) ~ 32 MM |
零件對應高度 / Applicable component high |
6.5mm 以下 or less |
可容許的基板尺寸/ Applicable PCB |
50 * 50 ~ 510 * 460 mm |
設備置件重複精度/ Repeatability |
± 0.03 mm/ 3σ |
每小時最高產出量(CPH)/ Optimum condition |
36,000 cph |
可搭載料站數 8mm/ Number of component types |
120 solt 8mm feeder |
可搭配Tray 零件種類/ With tray unit |
0 |
規格速度(IPC9850)/ Optimum condition |
36,000 point/ hr |
實際產出速度/ Serial pickup condition |
18,000~23,000 point/ hr |

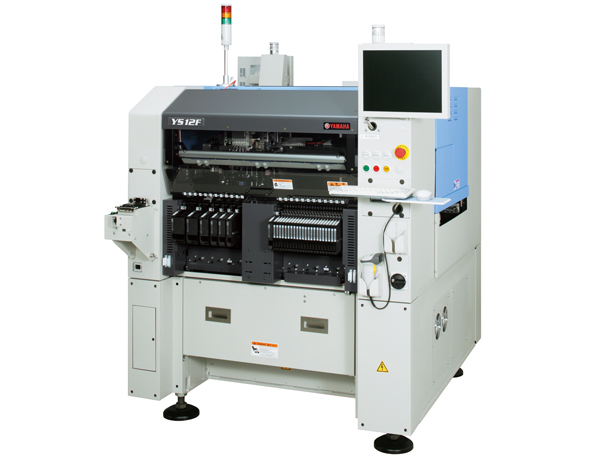

YAMAHA 貼片機 - YS12F
項目/Item | YS12 |
---|---|
設備尺寸(長*寬*高)/ External dimension |
L 1,1254mm * W 1,775 mm * H 1,445 mm |
設備重量 / Weight | 1,370 kg(含 tray) |
可著裝的零件大小範圍 / Applicable components |
0402(01005) ~ 45(45x100) mm |
零件對應高度 / Applicable component high |
15mm 以下 or less |
可容許的基板尺寸/ Applicable PCB |
50 * 50 ~ 510 * 460 mm |
設備置件重複精度/ Repeatability |
± 0.03 mm/ 3σ |
每小時最高產出量(CPH)/ Optimum condition |
20,000 cph |
可搭載料站數 8mm/ Number of component types |
47 solt 8mm feeder |
可搭配Tray 零件種類/ With tray unit |
15 種 |
規格速度(IPC9850)/ Optimum condition |
20,000 point/ hr |
實際產出速度/ Serial pickup condition |
12,000~16,000 point/ hr |

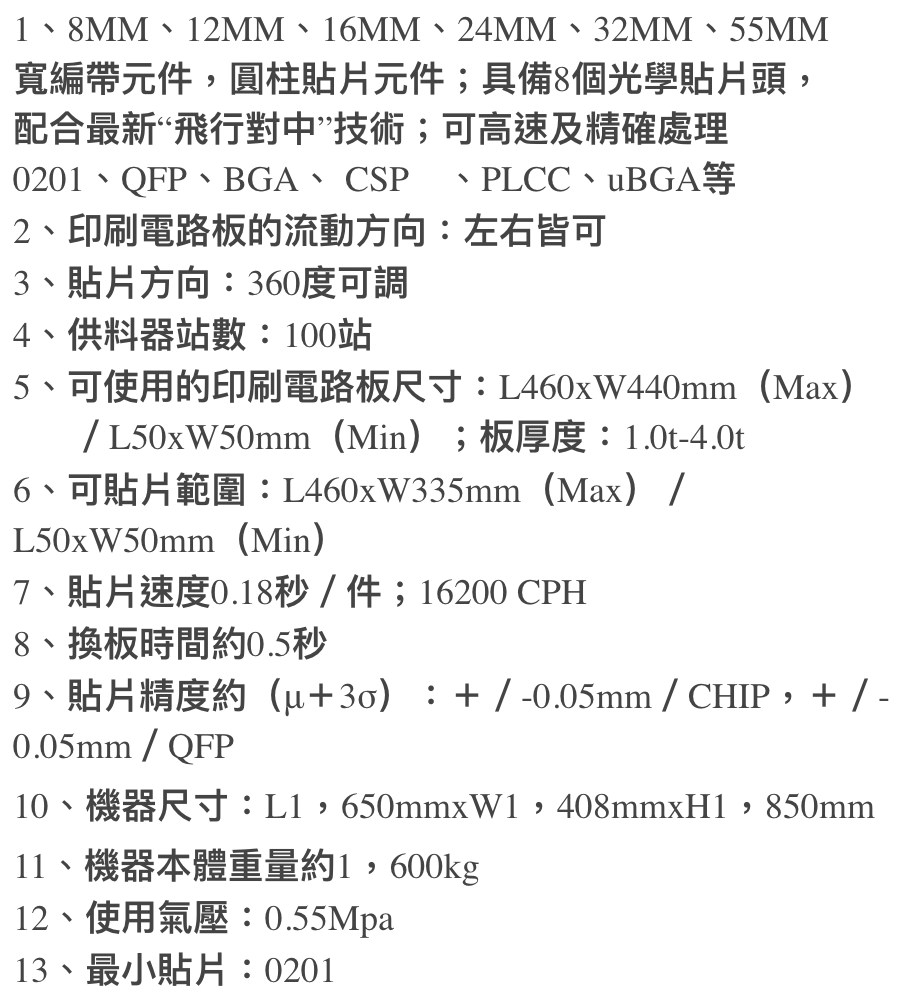

YAMAHA 貼片機 100XG

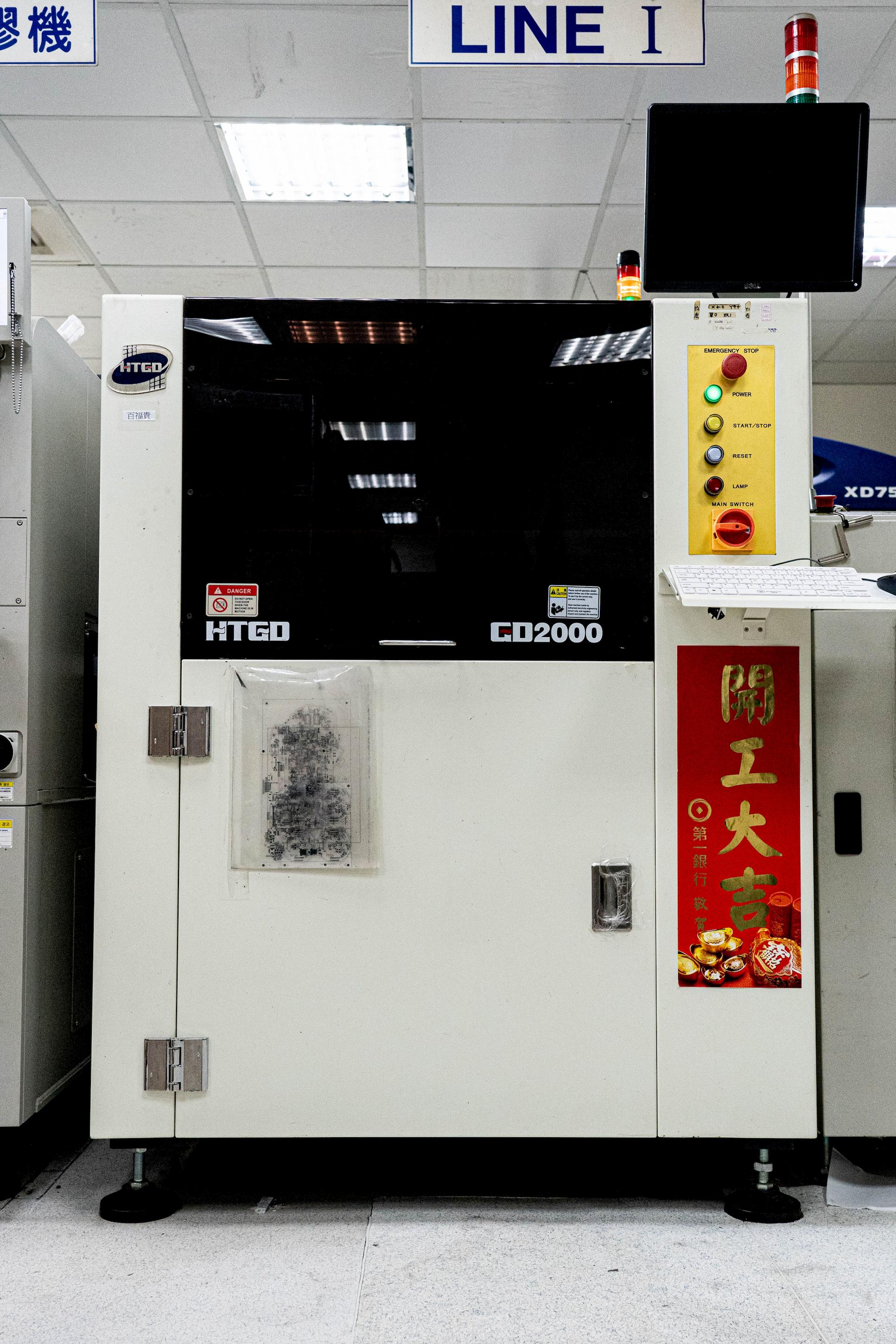

全自動印刷機 HTGD-GD2000
智能快速實現不同厚度PCB板與其傳輸、夾持機構的匹配。
全新的光路系統--均勻的環形光和高亮度的同軸光,配以均可無極調節的亮度功能,使得各類型的Mark點均可很好的識別(包括凹凸不平的Mark點),適應鍍錫、鍍銅、鍍金、噴錫、FPC等各類型不同顏色的PCB。
四路光源可調,上下同照鋼網和PCB板。
針對於前後刮刀壓力所需不同及升降的穩定性而設計,防止錫膏外洩及刀片具有一定彈性的裝夾設計,刮刀的壓力,升降速度,印刷速度,印刷範圍均軟件可調,且為客戶提供了多種脫模方式來適應不同下錫要求的PCB板,為客戶提供了一個良好的印刷控制平台。

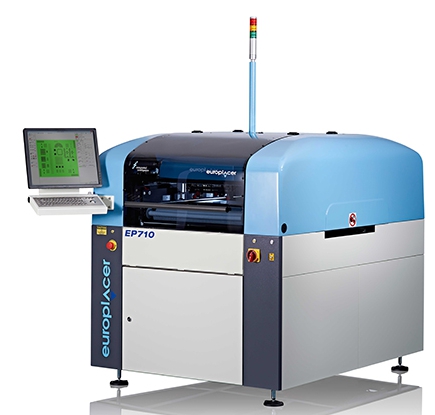

全自動印刷機 Europlacer EP-710
系列印刷機結合了高性能、高可靠性和卓越價值的承諾。
此系統的設計可應付嚴酷的大批量SMT生產,並結合了靈活性,在高混合中小批量生產環境中可快速設置和產品轉換。
易用性,高端性能和低擁有成本的設計,此平台使用最先進的驅動控制技術,包括所有軸1微米分辨率的線性編碼器,和一套完全控製印刷過程的直觀軟件。
印刷機配備齊全,標準產品特性包括軌道寬度自動調節,自動裝載網板,完全可編程的底部網板清潔甚至於自動錫膏檢查。
實際上涵蓋所有,無異常無需妥協完成您全程的SMT印刷工序。
視覺系統使用獨特的雙移動攝像機Dual Roving
camera(DRc)方法自動視覺定位。
這種創新的視覺系統不僅提供了最高級別的校正能力還包含了智能計算SmartCal。
隨著基板和元件的持續小型化降低了工藝窗口,SmartCal
為用戶直接提供了免費的校準。
SmartCal
可以讓用戶保持最大的工藝窗口並維持機器壽命的最佳性能。
Speedprint還配備了獨特的印刷前檢查網板錫膏量的功能。
視覺系統使用基準標記點和/或PCB/網板焊盤校正PCB。

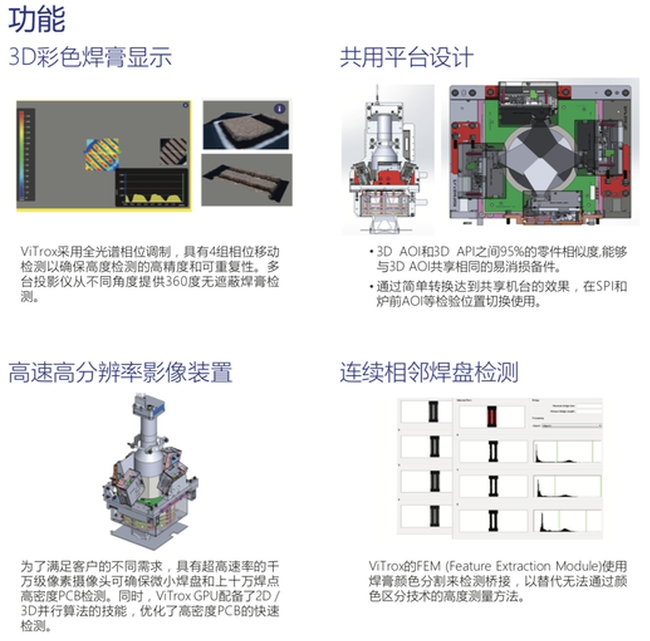

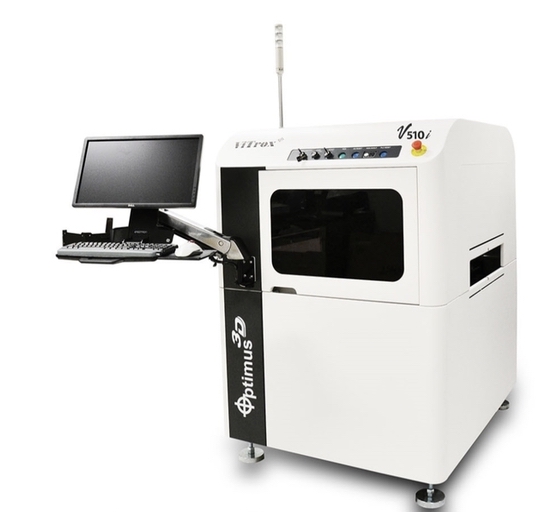

錫膏檢測機(SPI): VITROX(V510I)

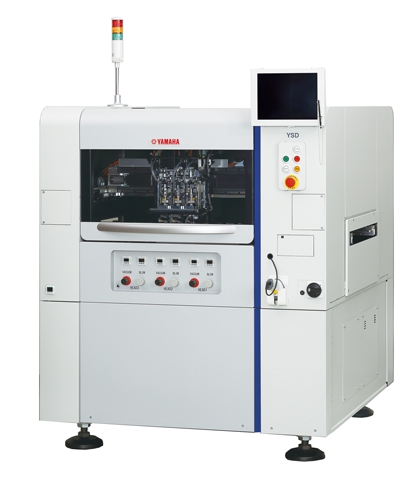

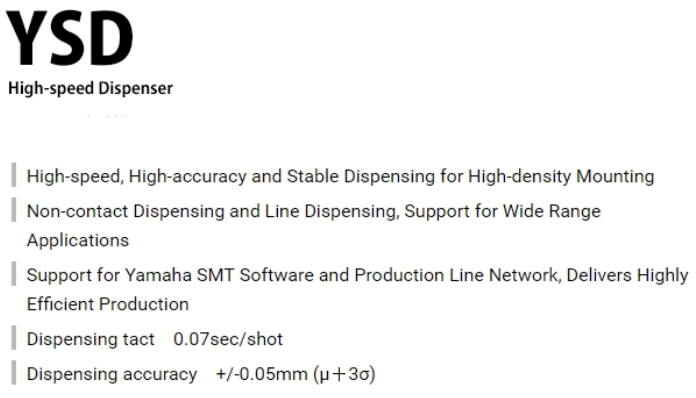

YAMAHA-YSD 高速點膠機

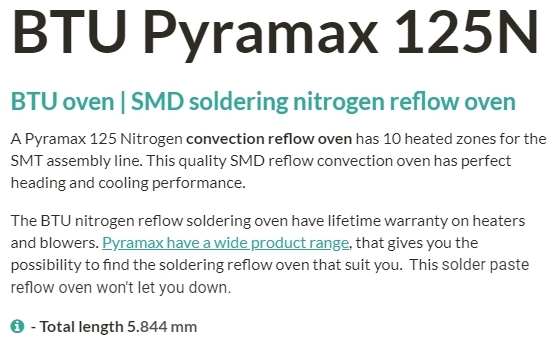

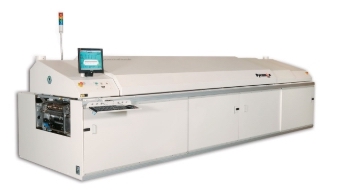

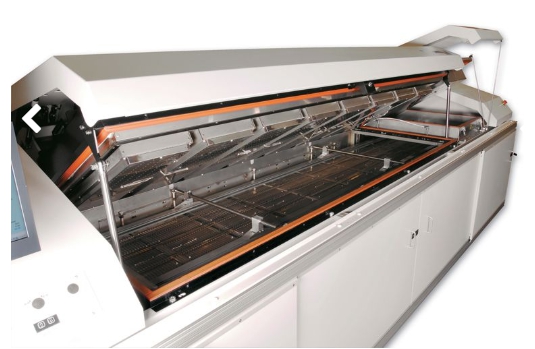

BTU 氮氣迴焊爐-125N

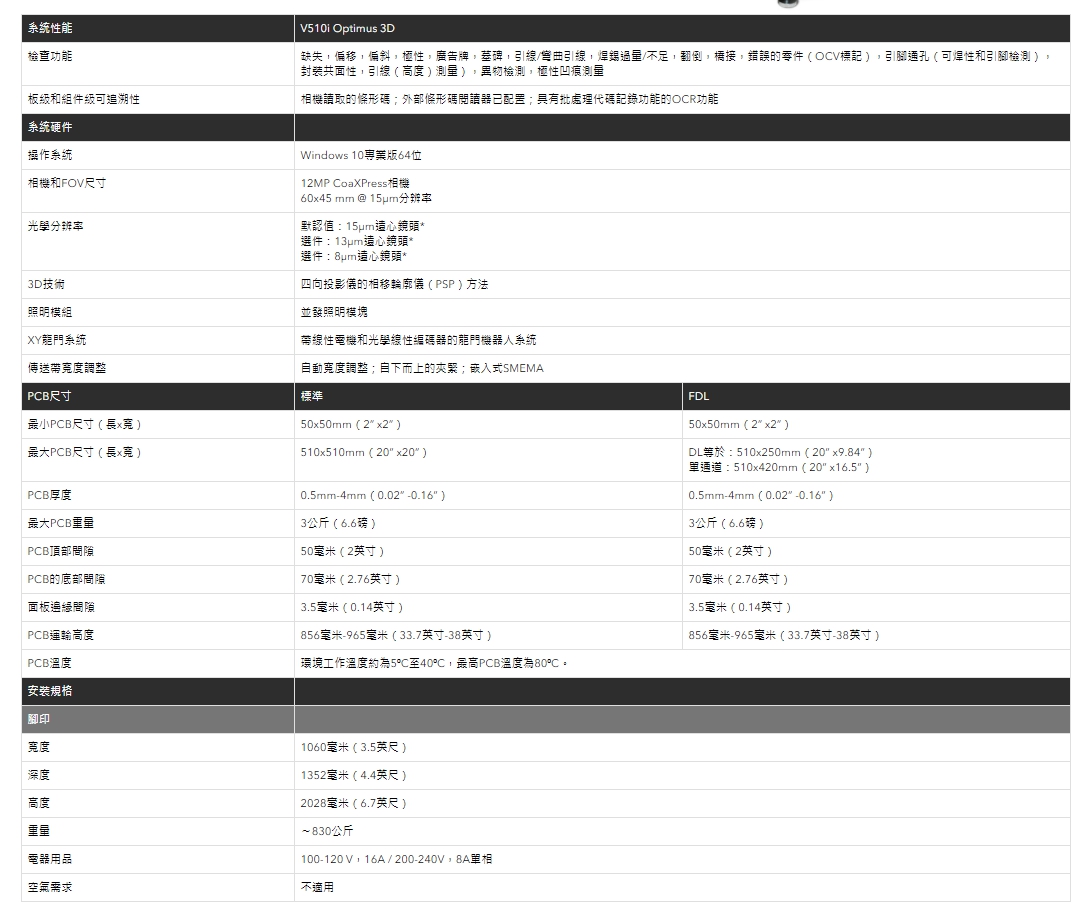

3D AOI 自動光學檢查機

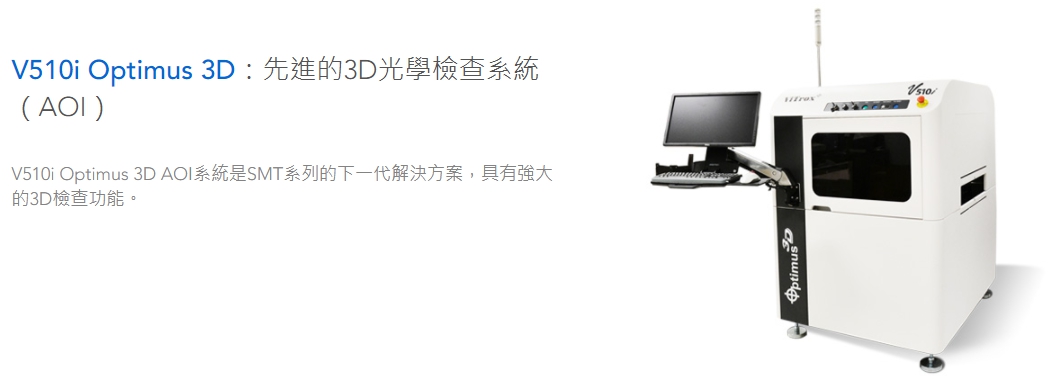

VITrox V510i

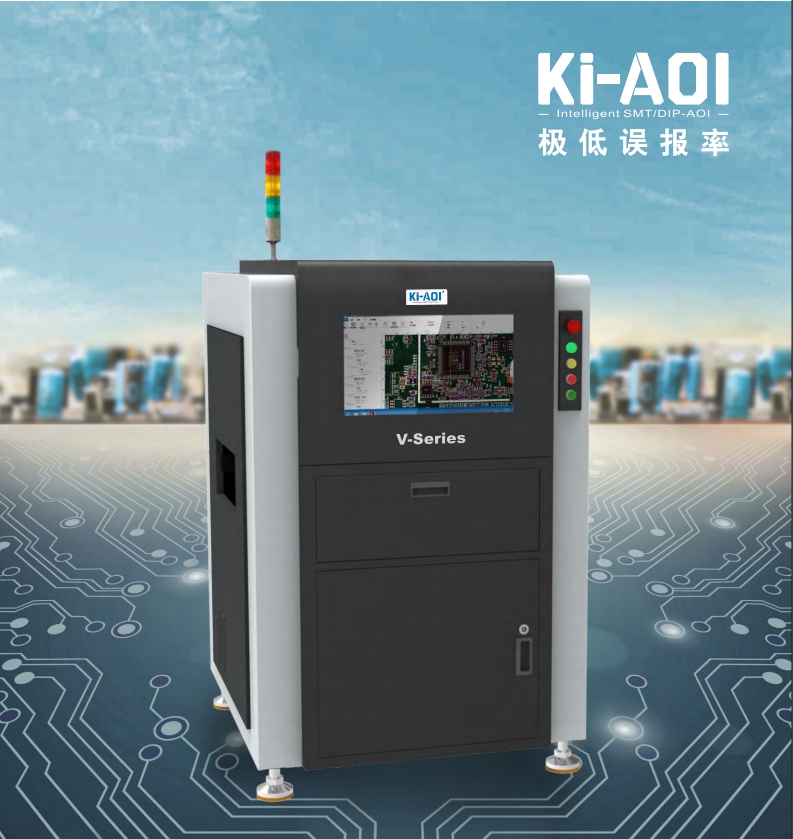

AOI 自動光學檢查機

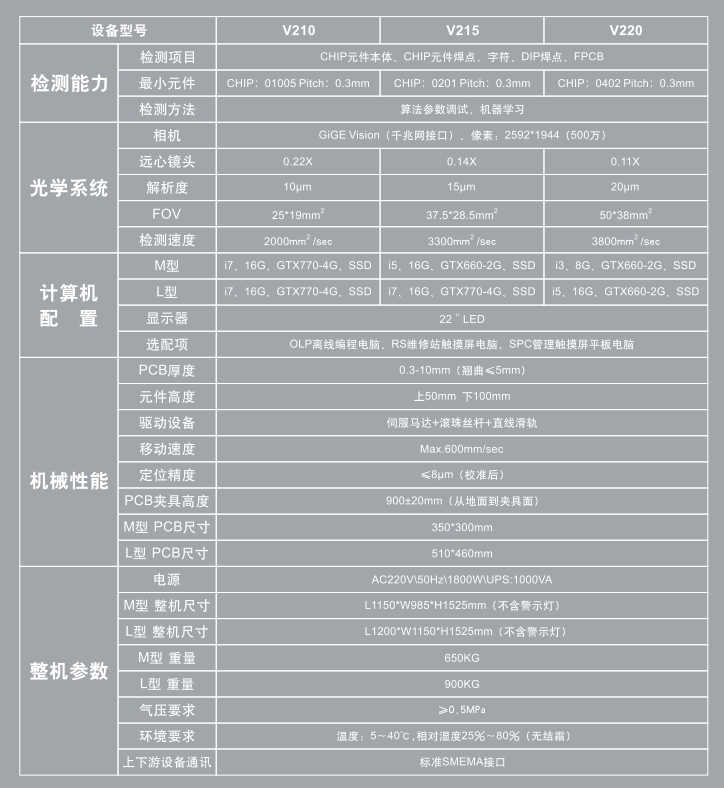

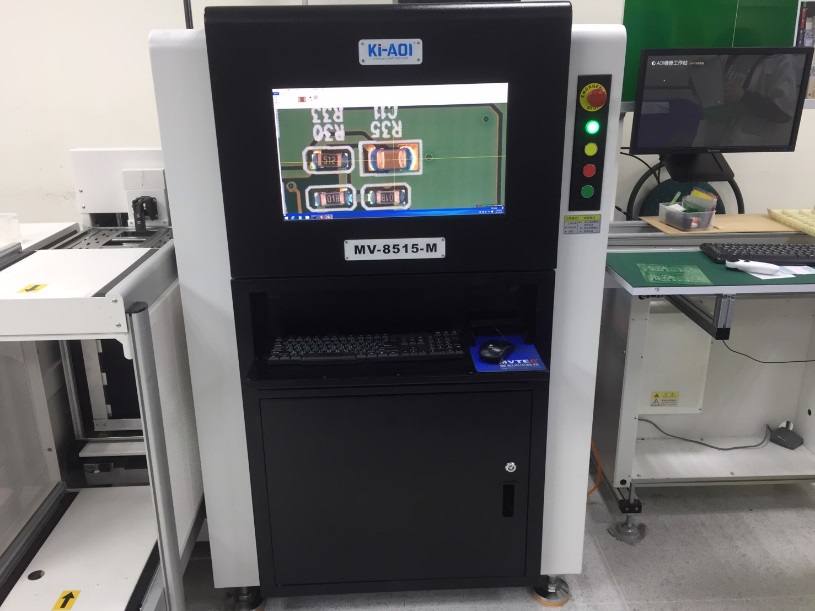

MV-8515-M
AOI 自動光學檢查機
MV-8515-L

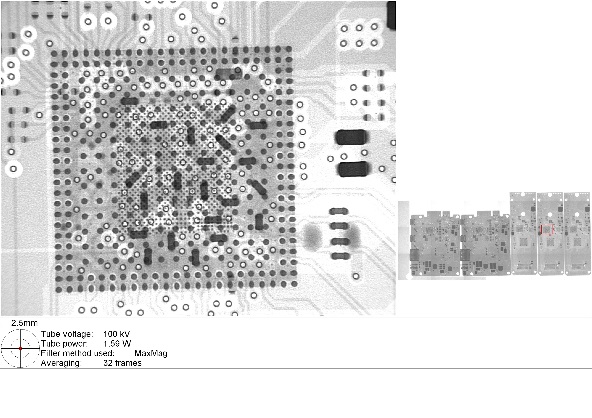

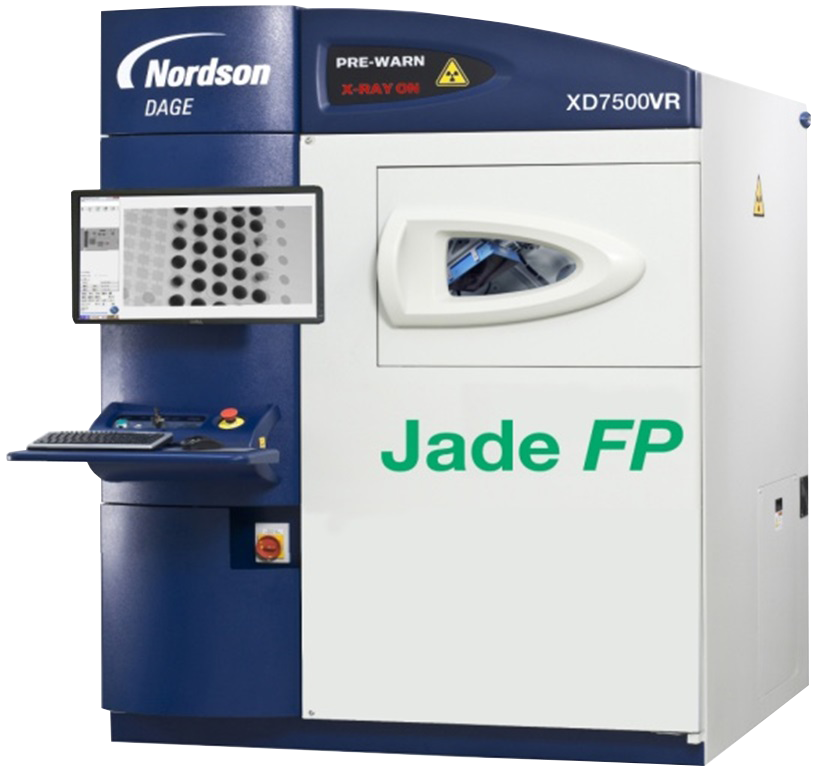

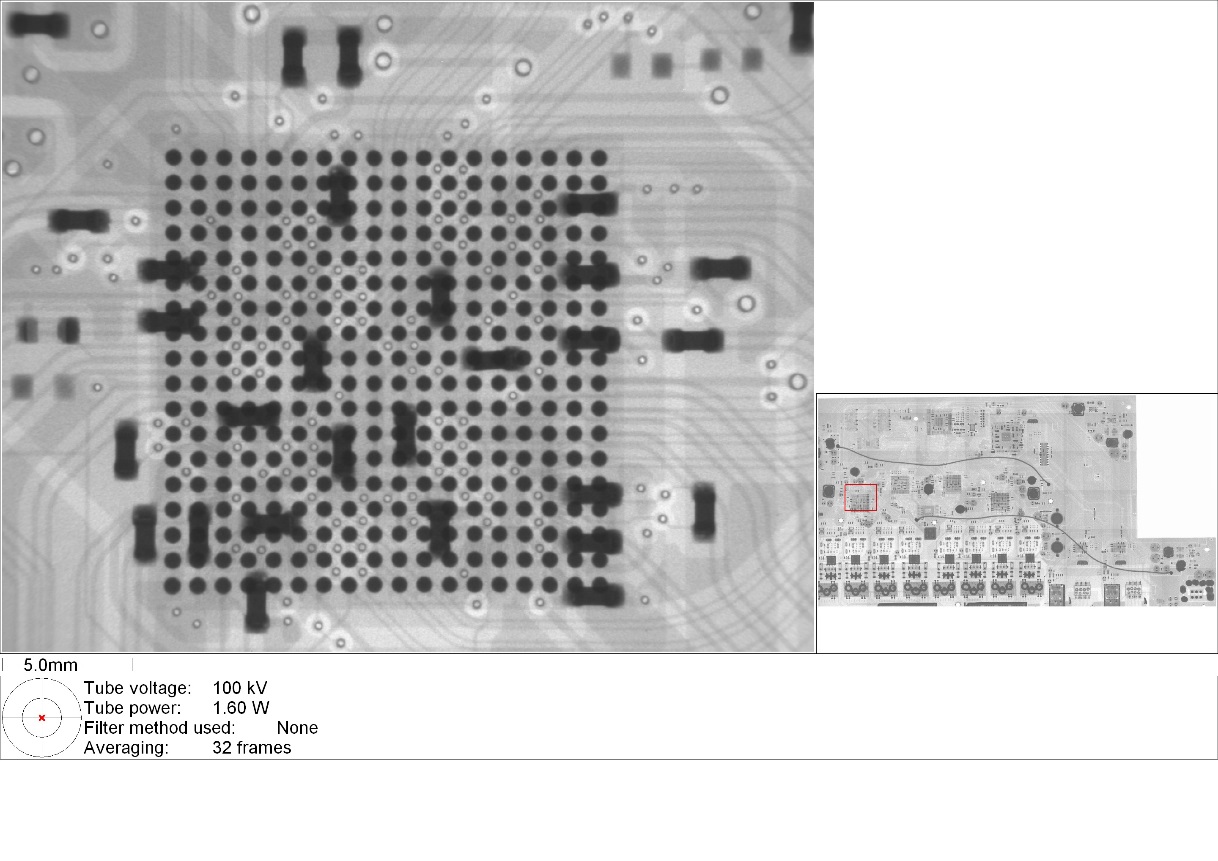

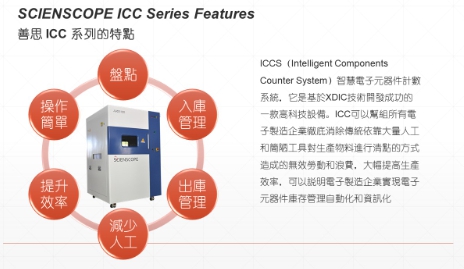

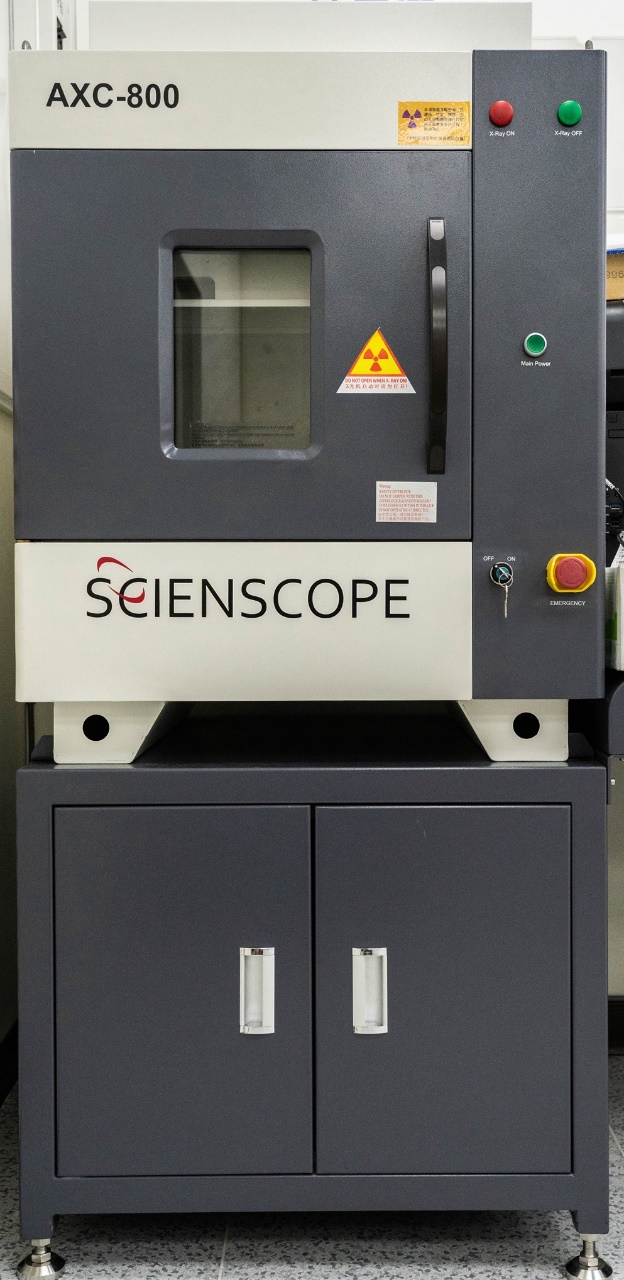

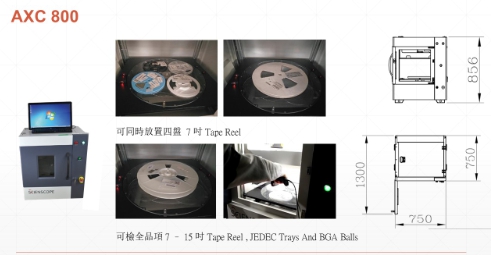

X-RAY XD7500
- Nordson DAGE 開放傳送型 X 射線管
- <0.95 μm 特徵解析度 X 光管
- 160 kV 管,目標功率可達 3W,具有次微米級特徵識別能力
- Nordson DAGE 1.33 Mpixel @ 10fps 長壽 CMOS 平板檢測器(帶即時圖像增強功能
- 幾何放大 1,400 X,系統 4,200 X
- 最大電路板尺寸 29” x 22.8” (736 x 580 mm)
- 高達 65° 斜角視圖,不影響放大效果
- 23” TFT LCD 顯示器
- 可自動執行檢測任務,無需程式設計技巧
- 高品質即時成像
- μCT 選件
